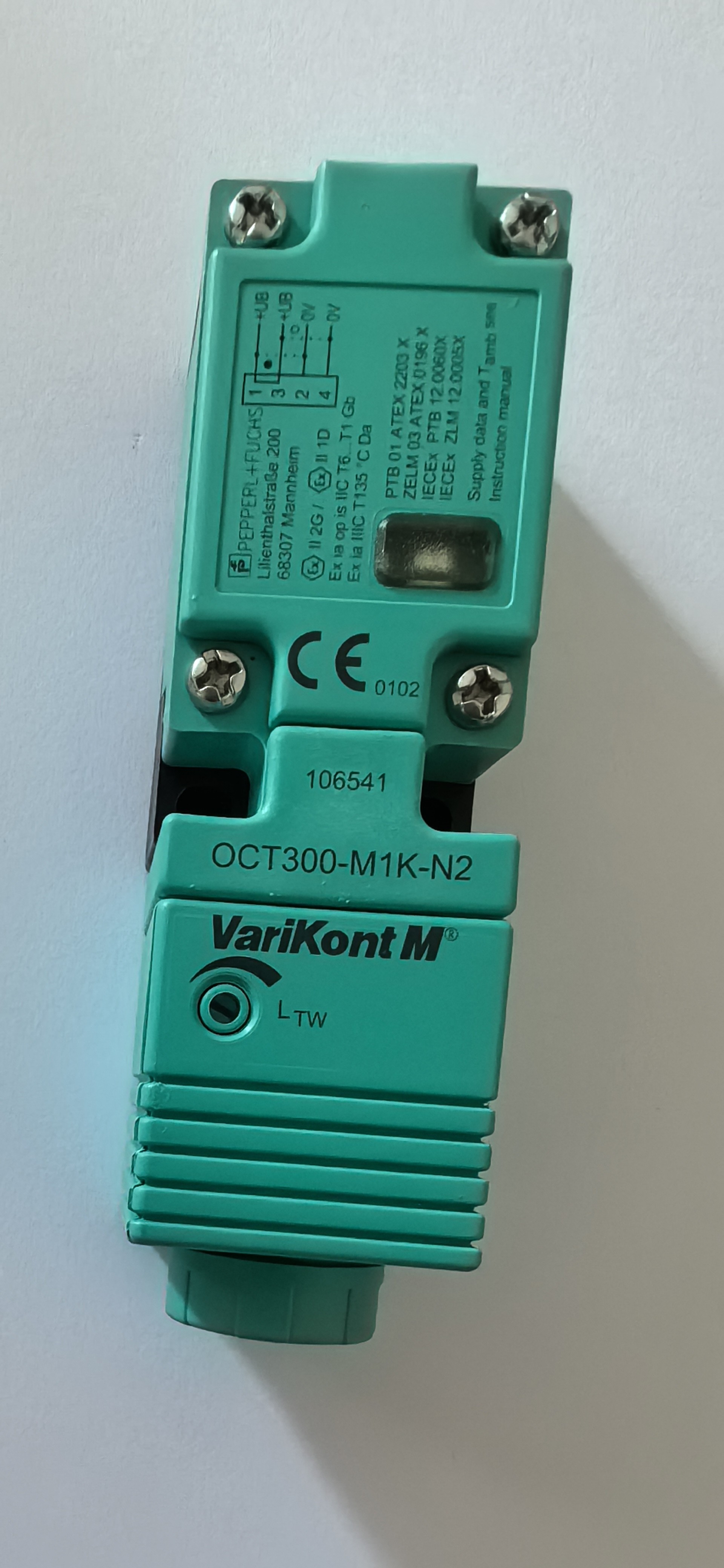

Sensor de modo difuso, NAMUR OCT300-M1K-N2
Sensor de modo difuso, NAMUR, diseño especial, rango de detección de 300 mm, luz infrarroja, luz / oscuridad encendida, versión CC, salida NAMUR, compartimiento terminal.
| Especificaciones generales | ||
|---|---|---|
| Rango de detección | 0... 300 mm | |
| Rango de ajuste | 70... 300 mm | |
| Objetivo de referencia | blanco estándar de 200 mm x 200 mm | |
| Fuente de luz | IRED, 880 nm | |
| Tipo de luz | luz infrarroja modulada | |
| Límites de iluminación ambiente | ≤ 40000 Lux de luz solar ≤ 30000 Lux de luz halógena |
|
| Influencia de la temperatura | ≤ 0,5 mm/K | |
| Parámetros relacionados con la seguridad funcional | ||
| MTTFd | 1319 a | |
| Tiempo de la misión (TM) | 20 a | |
| Cobertura de diagnóstico (DC) | 0 por ciento | |
| Indicadores/medios de funcionamiento | ||
| Indicador de función | LED amarillo: estado de cambio | |
| Elementos de control | Ajustador de rango de detección | |
| Especificaciones eléctricas | ||
| Voltado de funcionamiento | 6... 20 V de corriente continua (Ri aproximadamente 0 Ohm) | |
| La corriente | 5 por ciento | |
| Tiempo de demora antes de la disponibilidad | 20 ms | |
| Producción | ||
| Tipo de cambio | luz/oscuridad encendida, programable | |
| Salida de la señal | 1 Salida NAMUR NC/NO programable | |
| Voltado de conmutación | 8 V de corriente continua (Ri aproximadamente 1 kΩ) | |
| Frecuencia de cambio | ≤ 100 Hz | |
| Consumo corriente | ||
| Objetivo de referencia detectado | conexión 1, 2: ≤ 1 mA conexión 3, 4: ≥ 2,7 mA |
|
| Objetivo de referencia no detectado | conexión 1, 2: ≥ 2,7 mA conexión 3, 4: ≤ 1 mA |
|
| Tiempo de respuesta | 5 ms | |
| Precisión de repetición | ≤ 0,5% del rango de detección | |
| Conformidad | ||
| Norma de producto | En el caso de los vehículos de motor | |
| Cumplimiento de las normas y directivas | ||
| Conformidad estándar | ||
| Las normas | EN 60947-5-6:2000 | |
| Condiciones ambientales | ||
| Temperatura ambiente | -25... 70 °C (-13... 158 °F) | |
| Temperatura de almacenamiento | -40... 80 °C (-40... 176 °F) | |
| Especificaciones mecánicas | ||
| Grado de protección | Protección IP20 | |
| Conexión | Compartimiento terminal M16, sección transversal del núcleo ≤ 2,5 mm2 | |
| El material | ||
| Vivienda | PBT | |
| Cara óptica | Lentes de vidrio mineral resistentes a los arañazos | |
| La masa | 100 g | |
| Las dimensiones | ||
| Alturas | 30 mm | |
| Ancho | 30 mm | |
| Profundidad | de una longitud igual o superior a: | |
| Las condiciones de los certificados | ||
| Certificado de examen CE del tipo | PTB 01 ATEX 2203 X | |
| El solicitante | La empresa Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Alemania | |
| Marcado CE | Se trata de la CE0102. | |
| Marcado ATEX | Zona uno: II 2G Ex i op es IIC T6...T1 Gb |
|
| Conformidad de la Directiva | En el caso de las empresas de servicios de telecomunicaciones | |
| Las normas | La norma EN 60079-0:2012+A11 también se aplica a los vehículos de las categorías M1 y M2:2013 EN 60079-11:2012 En la norma EN 60079-28:2007 |
|
| Capacidad interna efectiva Ci | máximo 75 nF | |
| Inductancia interna efectiva Li | muy pequeño | |
| En general | El aparato deberá ser operado de conformidad con los datos que figuran en la ficha de datos y en la presente instrucción de funcionamiento.la tensión nominal máxima y el intervalo de temperaturas deben respetarse:. deben respetarse las condiciones especiales; debe respetarse el certificado de examen de tipo UE. | |
| Temperatura ambiente | Los rangos de temperatura, según la clase de temperatura, se indican en el certificado de examen CE de tipo. | |
| Instalación y puesta en marcha | El aparato asociado deberá cumplir como mínimo los requisitos del grado de protección ia y de los grupos II o III, según sean apropiados para las condiciones de funcionamiento.Debido al posible riesgo de ignición que puede producirse como resultado de fallos y/o corrientes transitorias en el sistema de unión equipotencial, se prefiere el aislamiento galvánico en el circuito de corriente de alimentación y de señal.Los aparatos asociados sin aislamiento galvánico solo podrán utilizarse si se cumplen los requisitos apropiados establecidos en la norma IEC 60079-14.La seguridad intrínseca solo se garantiza en relación con un aparato apropiado y de acuerdo con la prueba de seguridad intrínseca. | |
| Mantenimiento | No se podrán realizar modificaciones en los aparatos que se utilicen en zonas peligrosas y no se admiten reparaciones de estos aparatos. | |
| Condiciones especiales | ||
| Protección contra el peligro mecánico | Cuando se utilice en el rango de temperatura inferior a -20 °C, el sensor debe estar protegido contra golpes mediante una carcasa adicional. | |
| Grado de protección requerido al instalar los componentes de conexión | IP20 según la norma IEC 60529:2001 | |
| Otras condiciones | Consulte el certificado de examen CE de tipo correspondiente para ver la relación entre el tipo de circuito conectado,la temperatura ambiente máxima permitida y la clase de temperatura, así como las reacciones internas efectivas. | |
| En el caso de los vehículos de motor | ||
| Certificado de examen CE del tipo | Se aplicará el método de ensayo de la norma de calidad de los productos. | |
| El solicitante | La empresa Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Alemania | |
| Marcado CE | Se trata de la CE0102. | |
| Marcado ATEX | Zona 20/21:II 1D Ex ia IIIC T 135 °C Da |
|
| Conformidad de la Directiva | En el caso de las empresas de servicios de telecomunicaciones | |
| Las normas | La norma EN 60079-0:2012+A11 también se aplica a los vehículos de las categorías M1 y M2:2013 EN 60079-11:2012 En la norma EN 60079-28:2007 |
|
| Capacidad interna efectiva Ci | máximo 1200 nF | |
| Inductancia interna efectiva Li | muy pequeño | |
| En general | El aparato deberá ser operado de conformidad con los datos que figuran en la ficha de datos y en la presente instrucción de funcionamiento.la tensión nominal máxima y el intervalo de temperaturas deben respetarse:. deben respetarse las condiciones especiales; debe respetarse el certificado de examen de tipo UE. | |
| Temperatura ambiente | -25... 70 °C (-13... 158 °F) | |
| Instalación y puesta en marcha | El aparato asociado deberá cumplir como mínimo los requisitos del grado de protección ia y de los grupos II o III, según sean apropiados para las condiciones de funcionamiento.Debido al posible riesgo de ignición que puede producirse como resultado de fallos y/o corrientes transitorias en el sistema de unión equipotencial, se prefiere el aislamiento galvánico en el circuito de corriente de alimentación y de señal.Los aparatos asociados sin aislamiento galvánico solo podrán utilizarse si se cumplen los requisitos apropiados establecidos en la norma IEC 60079-14.Este certificado no garantiza que los componentes instalados en la partición aíslen completamente las zonas entre sí.Cuando se establezcan las murallas, deben adoptarse las medidas adecuadas para garantizar el completo aislamiento de las zonas.. | |
| Mantenimiento | No se podrán realizar modificaciones en los aparatos que se utilicen en zonas peligrosas y no se admiten reparaciones de estos aparatos. | |
| Condiciones especiales | ||
| Protección contra la carga electrostática peligrosa | El dispositivo deberá instalarse de modo que se puedan evitar las descargas electrostáticas.no se espera ninguna carga electrostática peligrosa dadas las propiedades del dispositivo.. | |
| Protección contra el peligro mecánico | Cuando se utilice en el rango de temperatura inferior a -20 °C, el sensor debe estar protegido contra golpes mediante una carcasa adicional. | |
| Grado de protección requerido al instalar los componentes de conexión | IP20 según la norma IEC 60529:2001 | |
| Otras condiciones | Consulte el certificado de examen CE de tipo correspondiente para conocer la relación entre el tipo de circuito conectado, la temperatura ambiente máxima permitida y la clase de temperatura superficial.En las aplicaciones en las que se esperan altos niveles de carga (e.p. ej. pintura electrostática, fabricación de láminas, extracción de polvo, fricción mecánica),deben adoptarse medidas estructurales para limitar la superficie de la carcasa de plástico expuesta a esta carga a aproximadamente 15 cm2 a fin de evitar la propagación de descargas de pincel.Cuando se instale una partición entre diferentes zonas, deben adoptarse las medidas adecuadas para garantizar que los componentes instalados en la partición aíslen completamente las zonas entre sí. | |
| IECEx G | ||
| Número del certificado | El número de unidades de producción será el siguiente: | |
| El solicitante | La empresa Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Alemania | |
| Marcado IECEx | Zona 1: II 2G Excepto las zonas IIC T6...T1 Gb | |
| Las normas | El número de unidades de producción de las que se trate se calculará en función de las características de las instalaciones.2006 | |
| Capacidad interna efectiva Ci | máximo 75 nF | |
| Inductancia interna efectiva Li | muy pequeño | |
| En general | El aparato deberá ser operado de conformidad con los datos que figuran en la ficha de datos y en la presente instrucción de funcionamiento.la tensión nominal máxima y el intervalo de temperaturas deben respetarse:Se deben respetar las condiciones especiales y el certificado IECEx. | |
| Temperatura ambiente | Los rangos de temperatura, según la clase de temperatura, se indican en el certificado de examen CE de tipo. | |
| Instalación y puesta en marcha | El aparato asociado deberá cumplir como mínimo los requisitos del grado de protección ia y de los grupos II o III, según sean apropiados para las condiciones de funcionamiento.Debido al posible riesgo de ignición que puede producirse como resultado de fallos y/o corrientes transitorias en el sistema de unión equipotencial, se prefiere el aislamiento galvánico en el circuito de corriente de alimentación y de señal.Los aparatos asociados sin aislamiento galvánico solo podrán utilizarse si se cumplen los requisitos apropiados establecidos en la norma IEC 60079-14.La seguridad intrínseca solo se garantiza en relación con un aparato apropiado y de acuerdo con la prueba de seguridad intrínseca. | |
| Mantenimiento | No se podrán realizar modificaciones en los aparatos que se utilicen en zonas peligrosas y no se admiten reparaciones de estos aparatos. | |
| Condiciones especiales | ||
| Protección contra el peligro mecánico | Cuando se utilice en el rango de temperatura inferior a -20 °C, el sensor debe estar protegido contra golpes mediante una carcasa adicional. | |
| Grado de protección requerido al instalar los componentes de conexión | IP20 según la norma IEC 60529:2001 | |
| Otras condiciones | Consulte el certificado de examen CE de tipo correspondiente para ver la relación entre el tipo de circuito conectado,la temperatura ambiente máxima permitida y la clase de temperatura, así como las reacciones internas efectivas. | |
| El IECEx D | ||
| Número del certificado | Las condiciones de las condiciones de producción se determinarán en el anexo I. | |
| El solicitante | La empresa Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Alemania | |
| Marcado IECEx | Ex ia IIIC T135°C y | |
| Las normas | La norma IEC 60079-0:2011 también se aplica a la norma IEC 60079-11:2011 | |
| Capacidad interna efectiva Ci | máximo 1200 nF | |
| Inductancia interna efectiva Li | muy pequeño | |
| En general | El aparato deberá ser operado de conformidad con los datos que figuran en la ficha de datos y en la presente instrucción de funcionamiento.la tensión nominal máxima y el intervalo de temperaturas deben respetarse:Se deben respetar las condiciones especiales y el certificado IECEx. | |
| Temperatura ambiente | -25... 70 °C (-13... 158 °F) | |
| Instalación y puesta en marcha | El aparato asociado deberá cumplir como mínimo los requisitos del grado de protección ia y de los grupos II o III, según sean apropiados para las condiciones de funcionamiento.Debido al posible riesgo de ignición que puede producirse como resultado de fallos y/o corrientes transitorias en el sistema de unión equipotencial, se prefiere el aislamiento galvánico en el circuito de corriente de alimentación y de señal.Los aparatos asociados sin aislamiento galvánico solo podrán utilizarse si se cumplen los requisitos apropiados establecidos en la norma IEC 60079-14.Este certificado no garantiza que los componentes instalados en la partición aíslen completamente las zonas entre sí.Cuando se establezcan las murallas, deben adoptarse las medidas adecuadas para garantizar el completo aislamiento de las zonas.. | |
| Mantenimiento | No se podrán realizar modificaciones en los aparatos que se utilicen en zonas peligrosas y no se admiten reparaciones de estos aparatos. | |
| Condiciones especiales | ||
| Protección contra la carga electrostática peligrosa | El dispositivo deberá instalarse de modo que se puedan evitar las descargas electrostáticas.no se espera ninguna carga electrostática peligrosa dadas las propiedades del dispositivo.. | |
| Protección contra el peligro mecánico | Cuando se utilice en el rango de temperatura inferior a -20 °C, el sensor debe estar protegido contra golpes mediante una carcasa adicional. | |
| Grado de protección requerido al instalar los componentes de conexión | IP20 según la norma IEC 60529:2001 | |
| Otras condiciones | Cuando se instale un tabique entre diferentes zonas, deberán adoptarse las medidas adecuadas para garantizar que los componentes instalados en el tabique aíslen completamente las zonas entre sí. | |
