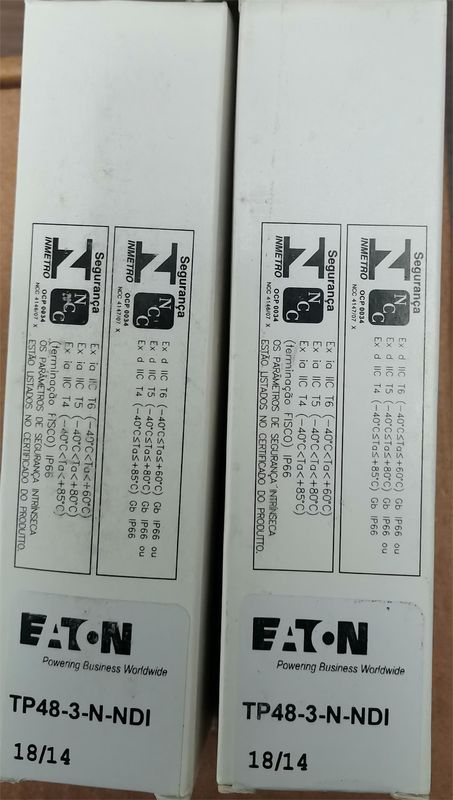

La barrera de seguridad MTL TP48-3-N-NDI

La gama de dispositivos de protección contra sobretensiones TP48 proporciona un nivel de protección único para 2,Transmisores montados en el campo de 3 y 4 alambres que exceden con creces las instalaciones de protección transitoria opcionales disponibles de los fabricantes de transmisores, sin necesidad de cables adicionales, modificaciones de conductos u otros extras costosos.

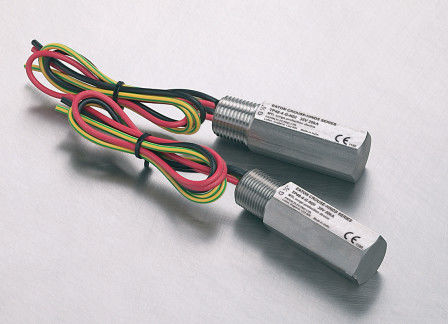

La red de protección de alcance TP48 consta de electrónica de estado sólido de alta potencia y un tubo de descarga lleno de gas capaz de desviar impulsos de 20 kA.Toda la unidad está envuelta en una carcasa de acero inoxidable 316, roscado para las entradas de conducto comunes utilizadas en los transmisores de proceso. Las versiones están disponibles para entradas roscadas 1/2 ′′ NPT, 20 mm ISO y G1/2 ′′ (BSP 1/2 pulgada).

Especificación

Corriente de sobretensiones máxima:Corriente máxima de 20 kA (8/20 μs) forma de onda)

Corriente de fuga:Menos de 1 μA en funcionamiento máximo tensión

Voltado de trabajo:35V de corriente continua máxima

Ancho de banda:1MHz

Resistencia:No se introduce resistencia en el bucle

Límites de temperatura ambiente:-40 °C a +85 °C(-40°F a +185°F) (trabajo)El artículo 2, apartado 1-40 °C a +85 °C(-40°F a +185°F) (almacenamiento)

Humedad:RH del 5% al 95% (no condensante)

Conexiones eléctricas:El TP48,3 cables voladores (línea 1, línea 2 y tierra);TP48 3 alambre,4 cables de vuelo (+ve, -ve, señal y tierra)

"TP48 4 alambre,5 cables de vuelo (+ve, -ve, señal +ve, señal -ve, tierra)El artículo 2, apartado 1El tamaño del alambre: 32/0.2 (1.0mm2, 18 AWG) longitud del plomo: 250 mm (mínimo)

Cubierta:Acero inoxidable 316 adecuado para ambientes adversos

Los demás:TP48-3-N y TP48-4-N - 1/2 NPT TP48-3-I y TP48-4-1 - 20 mm ISO) (M20 x 1.5)El artículo 2, apartado 1TP48-3-G y TP48-4-G - G 1/2 ↓ BSP 1/2 ↓

Peso:175 gramos (6.2 onzas)

Las dimensiones:Véase el gráfico 1.

Cumplimiento de las EMC:A las normas de inmunidad genéricaEl artículo 2, apartado 1BS EN 61326-1 para el sector industrial Entornos

Zona peligrosa:Ex ia IIC T4, Ceq=O, Leq=0; la unidad puede conectarse sin necesidad de,certificación en cualquier circuito intrínsecamente seguro con voltaje de circuito abierto < 60V y potencia de entrada < 1,2 W.Ex d IIC T4; la unidad es un aparato homologado con arreglo a las normas de ignición (protección contra explosiones) y puede instalarse en una carcasa homologada de la misma índole.
Seguridad eléctrica:Conforme a la norma EN 61643-21 para las oleadas dispositivos de protección

Número de la parte relacionada:
