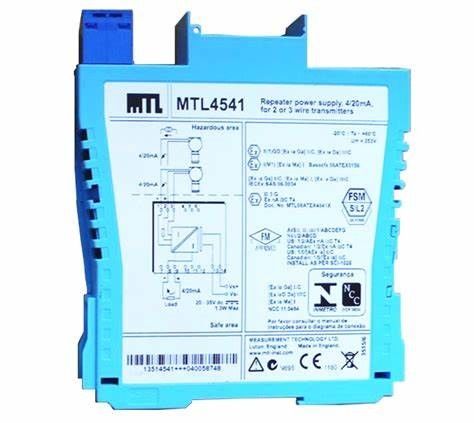

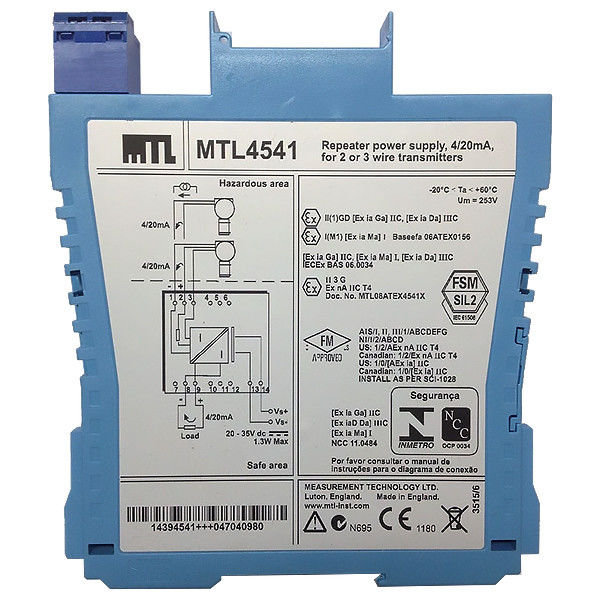

MTL4541 REPETADOR Alimentado con energía
El MTLx541 proporciona una fuente de corriente continua totalmente flotante para alimentar un transmisor convencional de 2 o 3 cables de 4/20 mA, que se encuentra en un área peligrosa,y repite la corriente en otro circuito flotante para conducir una carga de área seguraPara los transmisores HART de 2 cables, la unidad permite señales de comunicaciones bidireccionales superpuestas a la corriente de bucle de 4/20 mA.el MTLx541S actúa como un sumidero de corriente para una conexión de zona segura en lugar de conducir una corriente en la cargaLas fuentes de corriente alimentadas por separado, como los transmisores de 4 cables, pueden conectarse, pero no admitirán la comunicación HART.
Especificación
Número de canales
Una.
Ubicación del transmisor
Zona 0, IIC, zona peligrosa T4?? 6 si está debidamente certificada
División 1, lugar peligroso del grupo A
Salida de la zona segura
Rango de señal: de 4 a 20 mA
Bajo/más allá del rango: de 0 a 24 mA
Resistencia a la carga de la zona segura (MTLx541)
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores.
@ 20mA: de 0 a 450Ω
Carga de la zona de seguridad (MTLx541S)
La corriente del sumidero: 600Ω máximo.
Fuente de tensión máxima: 24V dc
Resistencia de salida del circuito de zona segura: > 1MΩ
Circuito de área segura la ondulación
< 50 μA de pico a pico
Zona peligrosa entrada
Rango de señal: de 0 a 24 mA (incluido el rango superior)
Voltado del transmisor: 16,5 V a 20 mA
Transferencia la exactitud En el 20 °C
Mejores que 15 μA
Desviación de temperatura
El valor de las emisiones de gases de efecto invernadero es el siguiente:
Tiempo de respuesta
Se deposita dentro del 10% del valor final en 50 μs
Comunicaciones soportadas
HART (sólo terminales 1 y 2)
El LED Indicador
Verde: indicación de potencia
Consumo máximo de corriente (con 20 mA)señal)
51 mA a 24 V
Disipación de energía w¿Qué es esto? Unidad (con señal de 20 mA)
MTLx541 0,7W @ 24V de corriente continua
MTLx541S 1,0 W @ 24 V de corriente continua
Descripción de seguridad
Las terminales 2 a 1 y 3:
Uo = 28 V Io = 93 mA Po = 651 mW Um = 253 V rms o dc Los terminales 1 a 3:
Aparatos simples ≤1,5 V, ≤0,1 A y ≤25 mW; pueden conectarse sin necesidad de certificación adicional a cualquier circuito IS con un voltaje de circuito abierto < 28 V
